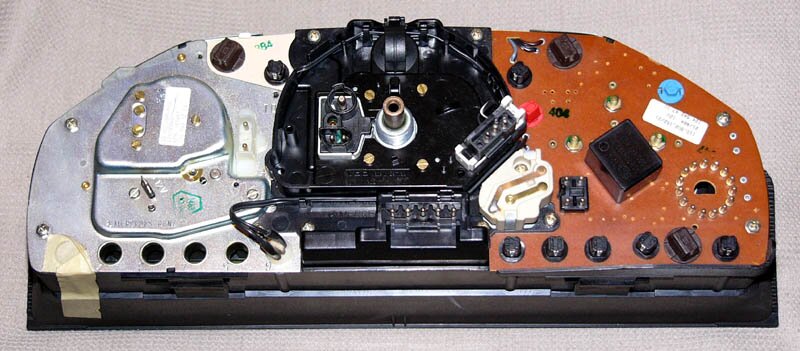

На этом фото наиболее"упакованая" приборка, приборки от V8 не имеют тросового привода спидометра,

ВСЕ электроразьемы на приборке имеют свою уникальную форму и их Нельзя перепутать.

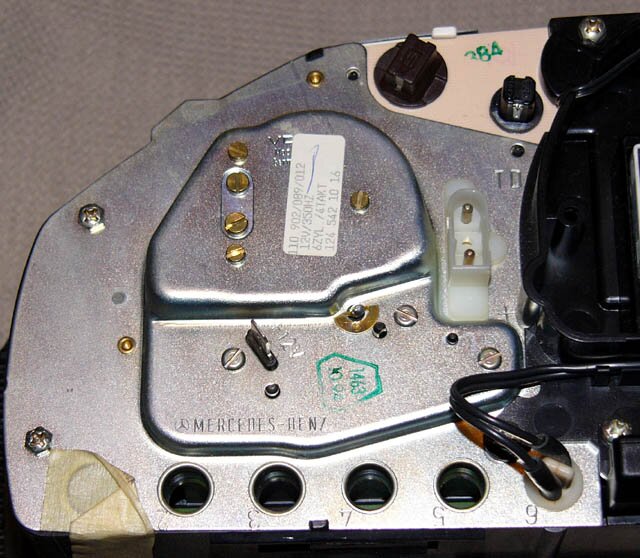

здесь блок тахометр\часы, на наклейке можно видеть номер детали и обозначение

тахометра предназначенного для 6цилиндрового мотора, в самом низу помеченные

циферками отверстия для сигнальных лампочек , бирки с циферкой на проводке

лампочек соответствуют циферке на приборке , перепутать ничего не получится,

тахометры отличаются только количеством цилиндров,топливом и максимальным

допустимым количеством оборотов.

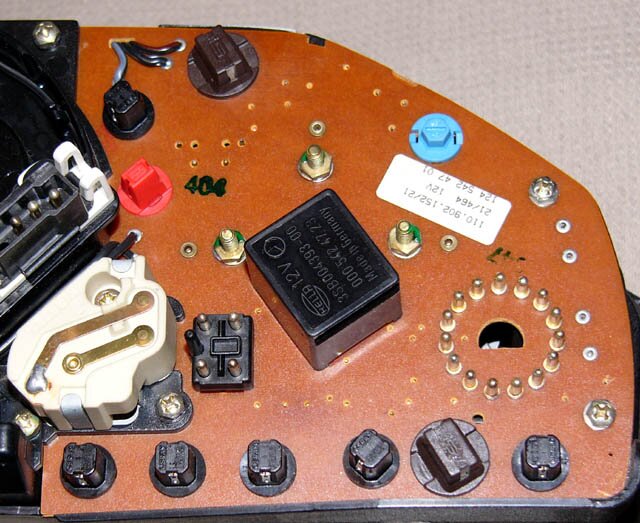

эта часть с указателями давления масла,температутры ОЖ и запаса топлива

все кругленькие разноцветные патрончики вверху и внизу являются лампочками

КРОМЕ красного, красный патрончик это предохранитель А2015450025 для цепи изменяемой

яркости освешения (после реостата)

Иногда бывает что регулируемая подсветка пропадает по причине отпаявшейся дорожки

на самом реостате (видно на снимке большой белый с желтыми дорожками), вот как

раз там где пайка и отваливается бывает и в месте развальцовки, подпаять обратно или

прикрутить дорожку винтиком и проблема решена

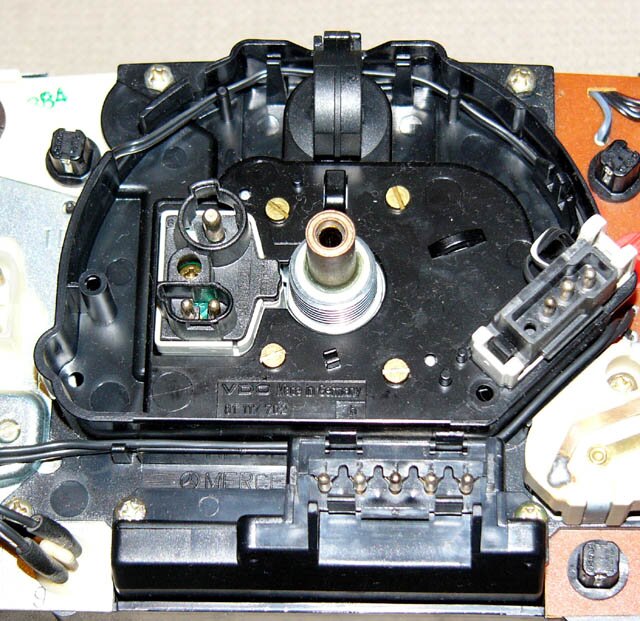

это обратная часть спидометра , слева от входа для тросика спдометра находится

датчик скорости , его показания используются для градусника, автомата, темпомата и т п

устройств, справа находится колодка для подключения к лампочке-сигнализатору

работы системы ASR, ASD, 4matik, внизу 5 штырьков показометра наружной

температуры воздуха

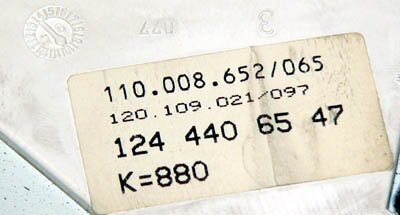

эта наклейка обычно клеится на корпус приборки , номер запчасти на ней является заводским

сборочным , его нельзя купить, число К , это передаточное число спидометра, при замене

спидометра или приборной панели целиком число К должно остаться таким же как и было

изначально , наче изменятся показания одометра и спидометра (будет всё врать), при этом

абсолютно НЕ важно на сколько кмч. размечен спидометр 160/240/280/300, главное для

сохранения правильных показаний это число К

в дальнейшем я постараюсь собрать табличку соответствия номеру спидометра и числа К,

а вы може поучаствовать в ускорении этого процесса.

К725 PpN 1244406147\

К880 PpN 1244406547 \A1245452065
